矿用倾角传感器

GUD90矿用本安型倾角传感器


GUD90矿用本安型倾角传感器技术参数

--------供电电压：12V DC；
--------供电电流：20mA。
 X轴测量范围：-90°～+90°
 Y轴测量范围：-90°～+90°
 本安参数：a）Ui: 12V, Ii: 20mA；b）Ci: 0 nF, Li: 0 mH。
尺寸: 90mm×40mm×26mm(长×宽×高)
重量: 约0.5kg。

GUD90矿用本安型倾角传感器产品详细信息

产品关键词：矿用传感器,矿用倾角传感器



GUD90矿用本安型倾角传感器主要用途及使用范围

      矿用本安型倾角传感器主要用于对煤矿井下工作面的液压支架的倾斜角度进行采集，并将采集到的角度以电流信号的方式传给液压支架控制分站。

使用环境条件
——环境温度－5℃～40℃；
——海拔高度不超过2000m；
——空气相对湿度不大于95％（25℃时）；
——在有瓦斯、煤尘爆炸危险的场所；
——在无破坏绝缘的腐蚀性气体或蒸汽的场所；
——在无显著振动和冲击的场所；
——污染等级为3级；
——安装类别为Ⅲ类。

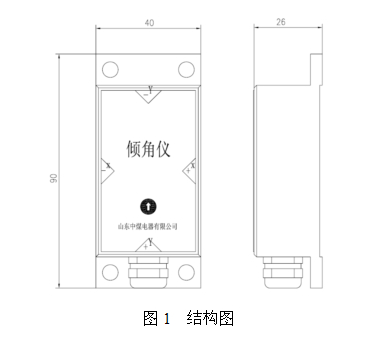

结构特征

 工作原理
      在一个系统内部，速度是无法测量的，但却可以测量其加速度。如果初速度已知，就可以通过积分算出线速度，进而可以计算出直线位移，所以它其实是运用惯性原理的一种加速度传感器。
      当倾角传感器静止时也就是侧面和垂直方向没有加速度作用，那么作用在它上面的只有重力加速度。重力垂直轴与加速度传感器灵敏轴之间的夹角就是倾斜角了。
产品执行标准
      本产品执行标准GB3836-2010、Q/0104ZMD052—2013。
 使用、操作
      倾角传感器安装固定好后，可人为调整液压支架的倾角，用万用表测量各个位移点输出是否正常。
      倾角传感器输出为电流或RS485两种，默认为电流输出。-90°～+90°分别对应的输出电流为4～20mA。
      RS485信号输出时，串口参数设置及协议请见说明书后附表。

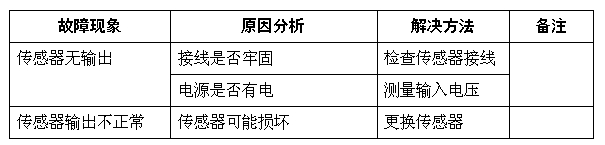

故障分析与排除

 注意事项
      本产品符合GB3836.4的规定，只准使用于经检验合格的本安电路中。
      维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
      本产品不得随意与其它未经联检的设备连接。

 运输、贮存
      传感器包装木箱摞装层数不得大于三层。
      搬运时避免摔碰和防雨淋。
      必须贮存在干燥的房间内。
      随机技术资料有：产品合格证（1份）、使用说明书（1份）、装箱单（1份）。
开箱及检查
      开箱时，请注意轻拿轻放。
      设备取出时，应注意检查在运输过程中，是否有破损的现象，是否完好。
      按照装箱单的内容检查产品及资料是否齐全。
订货
      订单上需注明产品名称、型号、数量及交发货日期。
      订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。
