煤矿泵房排水自动控制系统,矿用排水无人值守系统


煤矿泵房排水自动控制系统概述

排水设备一般功率大,耗电量多,传统排水只能靠人工手动控制泵的起停,无法利用排水设备与仓容,科学、合理的调度排水量与排水时间。因而传统的矿井排水方式普遍存在能耗大、效率低、生产成本高的缺点。

基于以上原因实现矿井排水自动化控制和地面远程监控:
第一:可依据水仓水位起停水泵,提高水泵有效利用率,大大降低生产成本。
第二:可减少看护人员,相应减少工资投入,并可充实设备维护检修队伍,提高维护质量,减少事故发生,变事故发生后的被动检修为主动的定期检修,提高设备的使用率。
第三:可以保证安全生产,改善工作环境,提高劳动生产率。
第四:可有效的保护水泵电机等设备。延长使用寿命,减少事故停机时间,提高排水能力。
第五:通过调整开停时间避开电力负荷高峰期,有效地削峰填谷,节约电费开支。


煤矿泵房排水无人值守系统组成

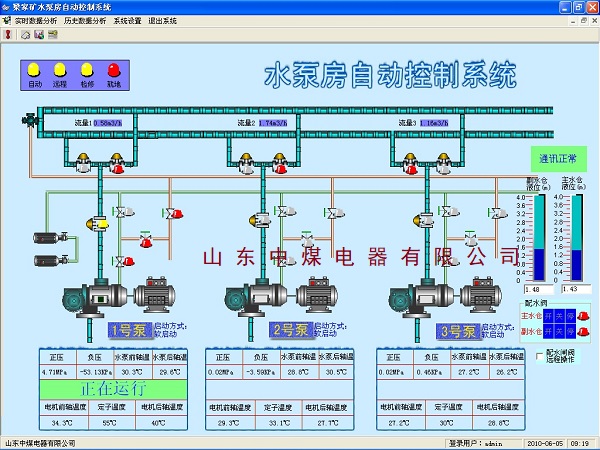

煤矿用泵房自动排水系统为主排水自动控制系统,利用工业以太网环网,将主排水自动控制系统就近原则的接入到矿井工业以太环网中(需要矿方事先预留接口),最终可以在全矿矿井综合自动化调度集成平台对水泵的运行工况进行监测并可以远程控制。

矿用泵房排水无人值守系统建设要求最终能够达到减人提效,集中监测、监控矿井排水系统的工序节点,可灵活地设置监控模式,并可进行实时的高质量的数据传输,方便存储数据和检索历史数据。
每台水泵放置一台KXJ660矿用隔爆兼本安型可编程控制箱,用于完成正压、负压、温度、流量的模拟量采集;完成闸阀开到位、关到位、电机运行状态等开关量的采集;完成闸阀开、关,球阀开、关,电机开启、关闭等控制设备的执行。

矿用自动排水系统可编程控制箱厂家
煤矿泵房排水自动控制系统在操作工值班处,设置一台KXJ127矿用隔爆兼本安型显示控制箱,用于与每台可编程控制箱通讯,并把泵房所有数据上传给上位机,完成数据的采集、临时存储及数据交换。自动工作模式下,根据水泵的使用效率,调度每台水泵的开启与关闭;远程工作模式下,接收上位机的开启与关闭指令,下达相应的控制箱,完成水泵的开启与停止操作。

煤矿排水自动控制系统厂家
矿用泵房自动排水系统数据采集由PLC自动实现,PLC输入模块经过各种传感器将开关量信号采集变送至PLC中作为逻辑处理条件和依据。连续检测水仓水位,将水位变化信号进行转换处理。检测正压、负压、排水管路流量等、控制水泵启、停。


煤矿自动排水系统功能


具有远程启动、停止、复位和测试功能,并可进行地面远程编程、故障(保护)屏蔽及控制方式转换;具有 “自动”、“手动”、“检修”、“远程”四种工作方式,工作方式可直接在井下控制柜上设定或由地面主机设定

  •   自动:

  1.  由液位传感器连续监测水仓水位,根据水仓和吸水井的水位,自动开停水泵及其阀门,在正常水位时,各水泵自动轮换工作,在危险水位时,自动投入必要数量的水泵。
  2.  根据所监测的水位信号,设定出低水位、中水位和高水位信号。
  3.  可根据工况设定,以及时间、水位、煤矿用电负荷等参数,根据避峰填谷的原则自动开启、停止水泵的运转,并能实现泵阀的联锁启动,对运行中的各种参数进行实时监控。
  4.   当运行的水泵出现轴承超温(先报警,后报故障)、开关柜故障、流量不够或压力突然降低时自动停止运行,并提示报警。通过接口向上传送数据、画面。

  •   手动
操作人员根据水仓显示水位,人工手动开停水泵及确定开泵台数,电机及其阀门的开、停由PLC自动执行。可现场就地或地面监控中心就地完成,对运行中的各种参数进行实时监测,通过接口向上传送数据。
  •   检修
维修人员用操作按钮可操作任一水泵电机、电动闸阀、电磁阀的开关,解除相互闭锁关系。
  •  远程
由地面监控中心选择“远程控制”界面,该状态下可以进行“手动”和“自动”状态的控制。 “参数设置”画面,可进行不同设置,一定要保证闸阀开度不为0,然后选择“循环开泵”,(选择循环开泵时,最好先选择一个,然后确定,再选择另一个,要保证选择开泵时的时间不在“水泵开泵时间设置”时间段内。)当系统状态在“自动状态”下时,操作员可以进入单台泵界面下,进行“一键启动”或“一键停止”。


山东中煤电器有限公司生产矿用可编程控制箱,防爆显示器,防爆计算机,煤矿本安型电动球阀,本安型压力传感器,本安型流量传感器,本安型超声波物位传感器,液位计,用于煤矿自动排水系统中。
